ARCH CUTTING TOOLS -

Triangle Carbide Inserts

StyleModelCutting DirectionInsert Holding TypeInsert SizeDepth Of CutCoatingGradeInsert ThicknessRakePrice
ATCMT 1.21.20.5 UD51-40° to 60°Countersink Hole--TinGrade UD510.078"Positive€23.23
B3IL12ACME--3-TinGrade UD510.145"Positive€42.43
B3IR8ACMENeutral-3-TinGrade UD510.145"Positive€42.43
CTCGW 21.52-1 UD2CBNNeutral40° to 60°Countersink Hole--PCBNGrade UD2CBN0.094"Positive€110.39
D3JIRG60Neutral-3-TinGrade UD510.145"Positive€39.11
D3JIRAG60Neutral-3-TinGrade UD510.145"Positive€39.76
D3JIRA60Neutral-3-TinGrade UD510.145"Positive€39.76
D3IRG60Neutral-3-TinGrade UD510.145"Positive€39.76
D3IRAG60Neutral-3-TinGrade UD510.145"Positive€39.11
D3IRA60Neutral-3-TinGrade UD510.145"Positive€39.64
D2JIL12UNNeutral-2-TinGrade UD511/8"Positive€28.27
CTCGW 21.52-1 UD5CBNNeutral40° to 60°Countersink Hole--PCBNGrade UD5CBN0.094"Positive€110.39
B3IR14ACMENeutral-3-TinGrade UD510.145"Positive€41.75
B3IR12ACMENeutral-3-TinGrade UD510.145"Positive€41.75
B3IR10ACMENeutral-3-TinGrade UD510.145"Positive€41.75
E3IR NG W.093Neutral-3-TinGrade UD510.145"Positive€39.26
D3ILG60Neutral-3-TinGrade UD510.145"Positive€39.11
D3ILAG60Neutral-3-TinGrade UD510.145"Positive€39.11
D3ILA60Neutral-3-TinGrade UD510.145"-€39.64
B3IL8ACMENeutral-3-TinGrade UD510.145"Positive€41.75
B3IL16ACMENeutral-3-TinGrade UD510.145"Positive€42.43
B3IR16ACMENeutral-3-TinGrade UD510.145"Positive€41.75
CTCGW 32.51-1 UD5CBNNeutral40° to 60°Countersink Hole--PCBNGrade UD5CBN0.156"Positive€110.39
CTCGW 32.51-1 UD2CBNNeutral40° to 60°Countersink Hole--PCBNGrade UD2CBN0.156"Positive€110.39
ATCMT 21.52 UD21Neutral40° to 60°Countersink Hole--TiAlNGrade UD210.094"Positive€16.90
ARCH CUTTING TOOLS -

Carbide Inserts

StyleModelCutting DirectionInsert ThicknessOverall LengthInsert Holding TypeGradePrimary Material ApplicationCoatingCutting ApplicationPrice
AV84-NV-.010RNeutral1/4"--Grade UD51SteelTin-€49.60
AV84-NV-.020RNeutral1/4"--Grade UD51SteelTin-€50.49
AV84-NV-.025RNeutral1/4"--Grade UD51SteelTin-€49.60
AV84-NV-.038RNeutral1/4"--Grade UD51SteelTin-€49.60
BV84-NVNeutral1/4"--Grade UD51SteelTin-€46.04
AV85-NVRight Hand0.312"1"ClampGrade UD51Steel-Grooving€46.30
StyleModelInsert SizeCoatingGradeInscribed CircleMounting Hole Dia.Nose RadiusPrimary Material ApplicationCorner RadiusPrice
AWNMG 331 UD51331TinGrade UD513/8"0.15"0.015"Steel1/64"€17.96
AWNMG 331 UD21331TiAlNGrade UD213/8"0.15"0.015"Cast Iron1/64"€17.96
AWNMG 331 UD52331TiAlNGrade UD523/8"0.15"0.015"Nickel, Steel, Titanium1/64"€17.96
AWNMG 332 UD52332TiAlNGrade UD523/8"0.15"0.031"Nickel, Steel, Titanium1/32"€17.96
AWNMG 332 UD21332TiAlNGrade UD213/8"0.15"0.031"Cast Iron1/32"€17.96
AWNMG 332 UD51332TinGrade UD513/8"0.15"0.031"Steel1/32"€17.96
AWNMG 431 UD21431TiAlNGrade UD211/2"0.203"0.015"Cast Iron1/64"€23.18
AWNMG 431 UD51431TinGrade UD511/2"0.203"0.015"Steel1/64"€23.18
AWNMG 431 UD52431TiAlNGrade UD521/2"0.203"0.015"Nickel, Steel, Titanium1/64"€23.18
AWNMG 432 UD21432TiAlNGrade UD211/2"0.203"0.031"Cast Iron1/32"€23.42
AWNMG 432 UD51432TinGrade UD511/2"0.203"0.031"Steel1/32"€23.18
AWNMG 432 UD52432TiAlNGrade UD521/2"0.203"0.031"Nickel, Steel, Titanium1/32"€23.18
ARCH CUTTING TOOLS -

WCMX Series Standard Drilling Insert

Ultra-Dex USA WCMX Series drilling inserts mount on drill bits or drilling tools; widely used in manufacturing, oil & gas, construction, mining and woodworking industries. These inserts have a triangular shape with an included angle of 80 degrees between the two sides, making them suitable for turning, milling and drilling applications.

StyleModelCoatingGradeInsert ThicknessInscribed CircleNose RadiusMounting Hole Dia.Corner RadiusCutting DirectionPrice
AWCMX 1.81.52 UD21TiAlNGrade UD210.094"7/32"0.031"0.098"1/32"Neutral€28.27
AWCMX 21.52 UD21TiAlNGrade UD210.094"1/4"0.031"0.11"1/32"Neutral€28.57
AWCMX 32.52 UD52TiAlNGrade UD520.156"3/8"0.031"0.173"1/32"Neutral€29.50
AWCMX 32.52 UD32TiAlNGrade UD320.156"3/8"0.031"0.173"1/32"Neutral€27.32
AWCMX 32.52 UD21TiAlNGrade UD210.156"3/8"0.031"0.173"-Neutral€28.27
AWCMX 2.522 UD52TiAlNGrade UD521/8"5/16"0.031"1/8"1/32"Neutral€28.27
AWCMX 21.52 UD52TiAlNGrade UD520.094"1/4"0.031"0.11"1/32"Neutral€27.03
AWCMX 1.81.52 UD32TiAlNGrade UD320.094"7/32"0.031"0.098"1/32"Neutral€25.04
AWCMX 433 UD21TiAlNGrade UD210.188"1/2"0.046"0.219"3/64"Neutral€30.90
AWCMX 1.81.52 UD52TiAlNGrade UD520.094"7/32"0.031"0.098"1/32"Neutral€28.27
AWCMX 2.522 UD21TiAlNGrade UD211/8"5/16"0.031"1/8"1/32"Neutral€28.27
AWCMX 433 UD52TiAlNGrade UD520.188"1/2"0.046"0.219"3/64"Neutral€30.90
AWCMX 2.522 UD32TiAlNGrade UD321/8"5/16"0.031"1/8"1/32"Neutral€25.04
AWCMX 21.52 UD32TiAlNGrade UD320.094"1/4"0.031"0.11"1/32"Neutral€25.04
AWCMX 433 UD32TiAlNGrade UD320.188"1/2"0.046"0.219"3/64"Neutral€27.32
AWCMX 1.81.52 UD51TinGrade UD510.094"7/32"0.031"0.098"1/32"Neutral€22.51
AWCMX 433 UD51TinGrade UD510.188"1/2"0.046"0.219"3/64"Neutral€24.59
AWCMX 2.522 UD51TinGrade UD511/8"5/16"0.031"1/8"1/32"Neutral€21.26
AWCMX 21.52 UD51TinGrade UD510.094"1/4"0.031"0.11"1/32"Neutral€22.51
AWCMX 32.52 UD51TinGrade UD510.156"3/8"0.031"0.173"1/32"Neutral€24.59
AWCMX 433 UD2UncoatedGrade UD20.188"1/2"0.046"0.219"-Neutral€25.48
AWCMX 21.52 UD2UncoatedGrade UD20.094"1/4"0.031"-1/32"Neutral€23.33
AWCMX 2.522 UD2UncoatedGrade UD21/8"5/16"0.031"1/8"1/32"Neutral€23.33
AWCMX 1.81.52 UD2UncoatedGrade UD20.094"7/32"0.031"0.098"1/32"Neutral€23.33
AWCMX 32.52 UD2UncoatedGrade UD20.156"3/8"0.031"0.173"1/32"Neutral€25.48
StyleModelCoatingInscribed CircleGradeInsert ThicknessMounting Hole Dia.Primary Material ApplicationCorner RadiusNose RadiusPrice

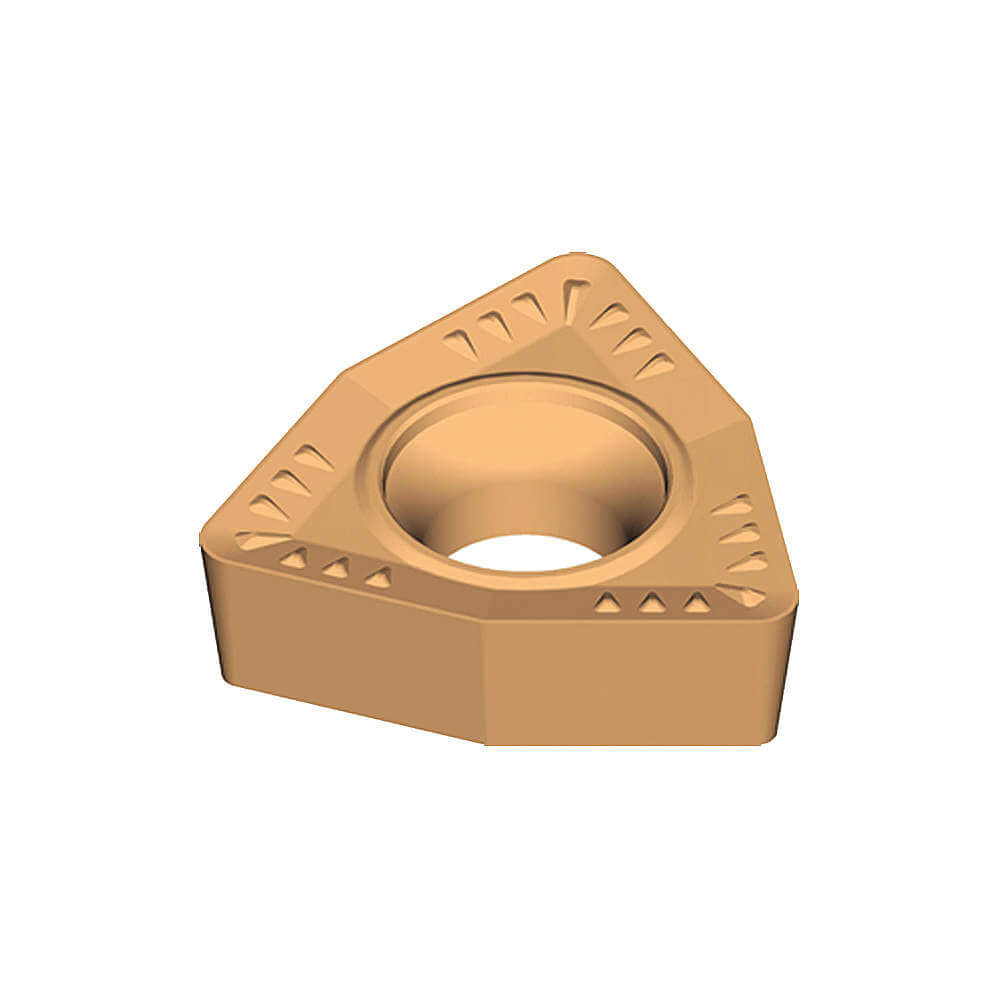

AWCMT 1.51.50.5 UD21TiAlN3/16"Grade UD210.094"0.085"Cast Iron0.008"0.008"€34.99
AWCMT 21.51 UD52TiAlN1/4"Grade UD520.094"0.11"Nickel, Steel, Titanium1/64"0.015"€28.27
AWCMT 32.52 UD21TiAlN3/8"Grade UD210.156"0.173"Cast Iron1/32"0.031"€32.28
AWCMT 1.211 UD52TiAlN0.156"Grade UD520.063"0.081"---€34.99
AWCMT 1.211 UD21TiAlN5/32"-0.063"0.081"Cast Iron1/64"0.015"€34.99
AWCMT 1.210.5 UD52TiAlN5/32"Grade UD520.063"0.081"Nickel, Steel, Titanium0.008"0.008"€34.99
AWCMT 1.210.5 UD21TiAlN5/32"Grade UD210.063"0.081"Cast Iron0.008"0.008"€36.29
AWCMT 21.52 UD21TiAlN1/4"Grade UD210.094"0.11"Cast Iron1/32"0.031"€28.27
AWCMT 32.52 UD52TiAlN3/8"Grade UD520.156"0.173"Nickel, Steel, Titanium1/32"0.031"€36.66
AWCMT 32.51 UD52TiAlN3/8"Grade UD520.156"-Nickel, Steel, Titanium1/64"0.015"€33.01
AWCMT 21.52 UD52TiAlN1/4"Grade UD520.094"0.11"Nickel, Steel, Titanium1/32"0.031"€28.18
AWCMT 21.51 UD21TiAlN1/4"Grade UD210.094"0.11"Cast Iron1/64"0.015"€28.27
AWCMT 1.51.51 UD52TiAlN3/16"Grade UD520.094"0.085"Nickel, Steel, Titanium1/64"-€34.99
AWCMT 1.51.51 UD21TiAlN3/16"Grade UD210.094"0.085"Cast Iron1/64"0.015"€34.99
AWCMT 32.51 UD21TiAlN3/8"Grade UD21-0.173"Cast Iron1/64"0.015"€32.28
AWCMT 1.51.50.5 UD52TiAlN3/16"Grade UD520.094"0.085"Nickel, Steel, Titanium0.008"0.008"€33.01
AWCMT 21.51 UD51Tin1/4"Grade UD510.094"0.11"Steel1/64"0.015"€26.37
AWCMT 21.52 UD51Tin1/4"Grade UD510.094"0.11"Steel1/32"0.031"€26.37
AWCMT 32.51 UD51Tin3/8"Grade UD510.156"0.173"Steel1/64"0.015"€29.51
AWCMT 1.51.51 UD51Tin3/16"Grade UD510.094"0.085"Steel1/64"0.015"€32.28
AWCMT 1.210.5 UD51Tin5/32"Grade UD510.063"0.081"Steel0.008"0.008"€32.28
AWCMT 32.52 UD51Tin3/8"Grade UD510.156"0.173"Steel1/32"0.031"€28.27
AWCMT 1.211 UD51Tin5/32"Grade UD510.063"0.081"Steel1/64"0.015"€32.28
AWCMT 1.51.50.5 UD51Tin3/16"Grade UD510.094"0.085"Steel0.008"0.008"€32.28
AWCMT 32.51 UD2Uncoated3/8"Grade UD20.156"0.173"All Materials1/64"0.015"€26.82
StyleModelGradeInscribed CircleMounting Hole Dia.Primary Material ApplicationCorner RadiusInsert ThicknessNose RadiusInsert Holding TypePrice

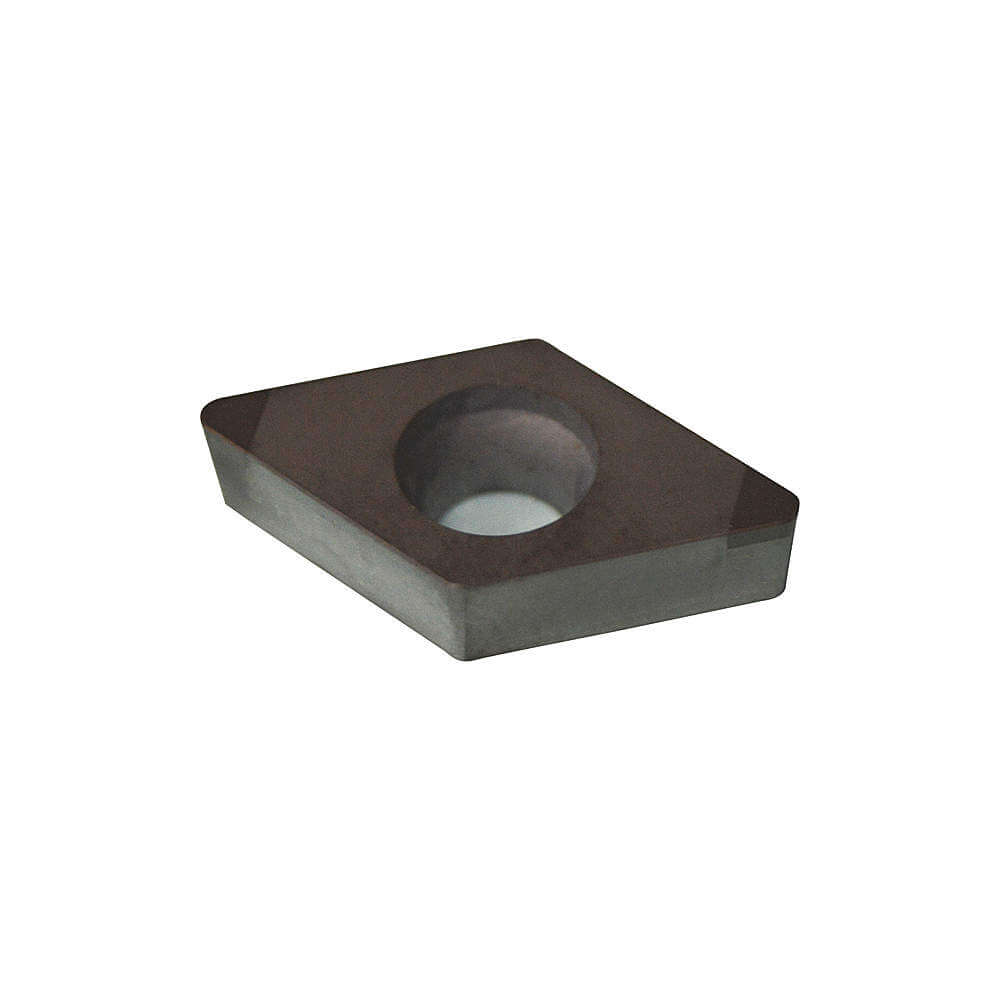

ADCGW 21.51-1 UD2CBNGrade UD2CBN1/4"0.11"Cast Iron, Hardened Steel1/64"0.094"-40° to 60°Countersink Hole€99.66
ADCGW 32.51-2 UD2CBNGrade UD2CBN3/8"0.173"Cast Iron, Hardened Steel1/64"-0.015"40° to 60°Countersink Hole€152.86
ADCGW 32.52-2 UD2CBNGrade UD2CBN3/8"0.173"Cast Iron, Hardened Steel1/32"0.156"0.031"40° to 60°Countersink Hole€152.86
ADCGW 21.51-1 UD5CBNGrade UD5CBN1/4"0.11"Hardened Steel1/64"0.094"0.015"40° to 60°Countersink Hole€99.66
ADCGW 32.51-2 UD5CBNGrade UD5CBN3/8"0.173"Hardened Steel1/64"0.156"0.015"40° to 60°Countersink Hole€152.86
ADCGW 32.52-2 UD5CBNGrade UD5CBN3/8"0.173"Hardened Steel1/32"0.156"0.031"40° to 60°Countersink Hole€152.86
StyleModelCoatingGradeMounting Hole Dia.Primary Material ApplicationCorner RadiusNose RadiusInsert ThicknessInscribed CirclePrice
ACPMT 32.52 UD52TiAlNGrade UD520.173"Nickel, Steel, Titanium1/32"0.031"-3/8"€25.34
ACPMT 1.81.21 UD5CTTiAlNGrade UD5CT0.098"Steel1/64"0.015"0.078"7/32"€28.27
ACPMT 21.51 UD52TiAlNGrade UD520.11"Nickel, Steel, Titanium1/64"0.015"0.094"-€25.70
ACPMT 1.81.20.5 UD21TiAlNGrade UD210.098"Cast Iron0.008"0.008"0.078"7/32"€28.35
ACPMT 21.51 UD21TiAlNGrade UD210.11"Cast Iron1/64"0.015"0.094"1/4"€23.35
ACPMT 21.50.5 UD52TiAlNGrade UD520.11"Nickel, Steel, Titanium0.008"0.008"0.094"1/4"€25.16
ACPMT 21.52 UD52TiAlNGrade UD520.11"Nickel, Steel, Titanium1/32"0.031"0.094"1/4"€25.34
ACPMT 21.50.5 UD21TiAlNGrade UD210.11"Cast Iron0.008"0.008"0.094"-€23.35
ACPMT 21.52 UD5CTTiAlNGrade UD5CT0.11"Steel1/32"0.031"0.094"1/4"€28.57
ACPMT 32.51 UD21TiAlNGrade UD210.173"Cast Iron1/64"0.015"-3/8"€25.14
ACPMT 21.51 UD5CTTiAlNGrade UD5CT0.11"Steel1/64"0.015"0.094"-€28.57
ACPMT 1.81.21 UD52TiAlNGrade UD520.098"--0.015"0.078"0.218"€29.59
ACPMT 1.81.21 UD21TiAlNGrade UD210.098"Cast Iron1/64"-0.078"7/32"€26.36
ACPMT 32.51 UD52TiAlNGrade UD520.173"Nickel, Steel, Titanium1/64"0.015"-3/8"€25.34
ACPMT 1.81.20.5 UD5CTTiAlNGrade UD5CT0.098"Steel0.008"0.008"0.078"7/32"€28.57
ACPMT 32.52 UD21TiAlNGrade UD210.173"Cast Iron1/32"0.031"-3/8"€25.14
ACPMT 1.81.20.5 UD52TiAlNGrade UD520.098"Nickel, Steel, Titanium0.008"0.008"0.078"7/32"€32.86
ACPMT 21.52 UD21TiAlNGrade UD210.11"Cast Iron1/32"0.031"0.094"-€23.35
ACPMT 32.51 UD51TinGrade UD510.173"Steel1/64"--3/8"€21.71
ACPMT 21.52 UD51TinGrade UD510.11"Steel1/32"0.031"0.094"1/4"€20.72
ACPMT 32.52 UD51TinGrade UD510.173"Steel1/32"0.031"-3/8"€23.03
ACPMT 21.51 UD51TinGrade UD510.11"Steel1/64"0.015"0.094"-€20.72
ACPMT 1.81.21 UD51TinGrade UD510.098"Steel1/64"0.015"0.078"7/32"€26.13
ACPMT 21.50.5 UD51TinGrade UD510.11"Steel0.008"0.008"0.094"-€20.72
ACPMT 1.81.20.5 UD51TinGrade UD510.098"Steel0.008"0.008"0.078"7/32"€26.13
StyleModelInsert SizeCoatingGradeInsert ThicknessInscribed CircleNose RadiusMounting Hole Dia.Primary Material ApplicationPrice

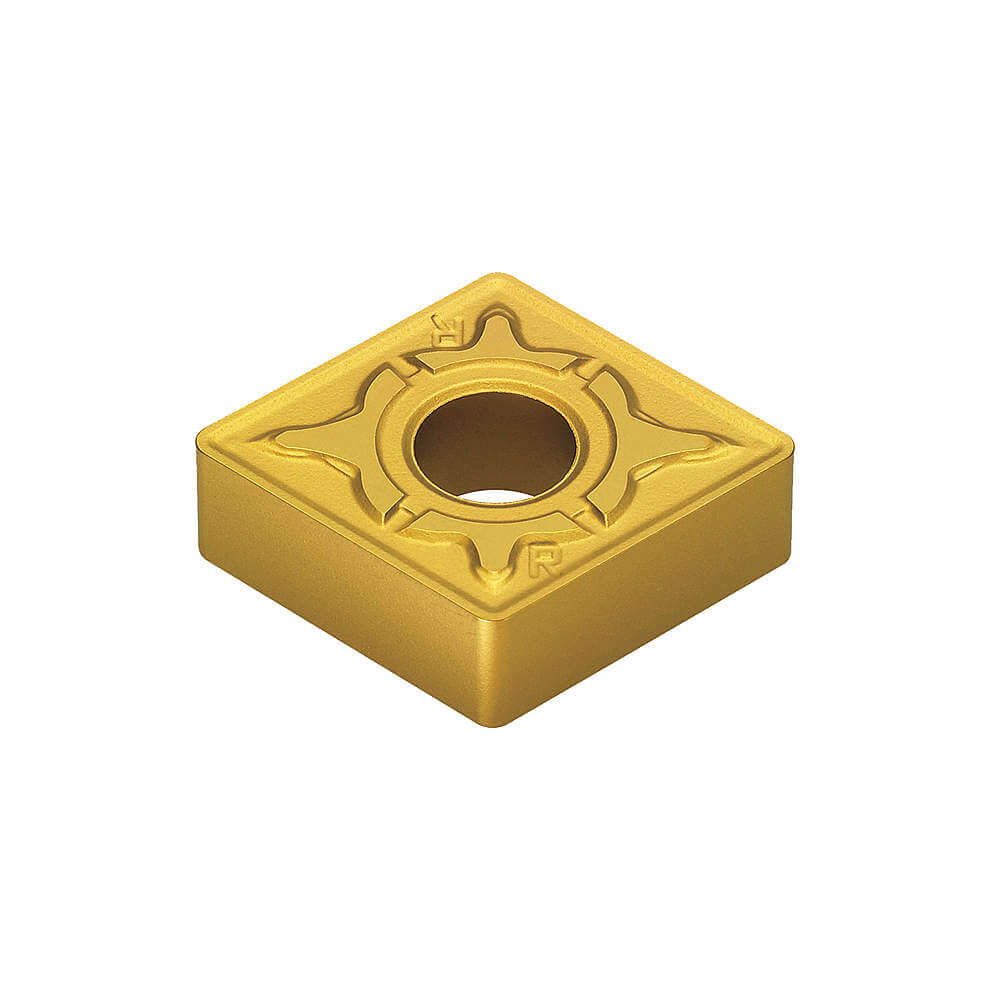

ACNMG 321 UD21321TiAlNGrade UD211/8"3/8"0.015"0.15"Cast Iron€16.69
ACNMG 321 UD51321TinGrade UD511/8"3/8"0.015"0.15"Steel€16.69
ACNMG 321 UD52321TiAlNGrade UD521/8"3/8"0.015"0.15"Nickel, Steel, Titanium€16.69
ACNMG 322 UD52322TiAlNGrade UD521/8"3/8"0.031"0.15"Nickel, Steel, Titanium€16.69
ACNMG 322 UD21322TiAlNGrade UD211/8"3/8"0.031"0.15"Cast Iron€16.69
ACNMG 322 UD51322TinGrade UD511/8"3/8"0.031"-Steel€16.69
ACNMG 431 UD52431TiAlNGrade UD520.188"1/2"0.015"0.203"Nickel, Steel, Titanium€21.12
ACNMG 431 UD21431TiAlNGrade UD210.188"1/2"0.015"0.203"-€21.12
ACNMG 431 UD51431TinGrade UD510.188"1/2"0.015"0.203"Steel€21.12
ACNMG 432 UD21432TiAlNGrade UD210.188"1/2"0.031"0.203"Cast Iron€21.12
ACNMG 432 UD52432TiAlNGrade UD520.188"1/2"0.031"0.203"Nickel, Steel, Titanium€21.12
ACNMG 432 UD51432TinGrade UD510.188"1/2"0.031"0.203"Steel€21.12
ACNMG 542 UD51542TinGrade UD511/4"5/8"0.031"1/4"Steel€28.27
ACNMG 542 UD52542TiAlNGrade UD521/4"5/8"0.031"1/4"Nickel, Steel, Titanium€28.57
ACNMG 542 UD21542TiAlNGrade UD211/4"5/8"0.031"1/4"Cast Iron€28.57
ACNMG 543 UD51543TinGrade UD511/4"5/8"0.046"1/4"Steel€30.32
ACNMG 543 UD52543TiAlNGrade UD521/4"5/8"0.046"1/4"Nickel, Steel, Titanium€28.57
ACNMG 543 UD21543TiAlNGrade UD211/4"5/8"0.046"1/4"Cast Iron€28.27
ACNMG 642 UD52642TiAlNGrade UD521/4"3/4"0.031"0.312"Nickel, Steel, Titanium€35.60
ACNMG 642 UD51642TinGrade UD511/4"3/4"0.031"0.312"Steel€35.60
ACNMG 642 UD21642TiAlNGrade UD211/4"3/4"0.031"0.312"Cast Iron€35.60
ACNMG 643 UD51643TinGrade UD511/4"3/4"0.046"0.312"Steel€35.60
ACNMG 643 UD52643TiAlNGrade UD521/4"3/4"0.046"0.312"Nickel, Steel, Titanium€35.60
ACNMG 643 UD21643TiAlNGrade UD211/4"3/4"0.046"0.312"Cast Iron€35.60
StyleModelInsert SizeGradeNose RadiusPrimary Material ApplicationCorner RadiusInsert Holding TypeInsert ShapeCutting DirectionPrice
ACNGA 431-2 UD5CBN431Grade UD5CBN0.015"Hardened Steel1/64"Straight HoleDiamondNeutral€152.86
ACNGA 431-2 UD2CBN431Grade UD2CBN0.015"Cast Iron, Hardened Steel1/64"Straight HoleDiamondNeutral€147.92
ACNGA 432-2 UD2CBN432Grade UD2CBN0.031"Cast Iron, Hardened Steel1/32"Straight HoleDiamondNeutral€152.86
ACNGA 432-2 UD5CBN432Grade UD5CBN0.031"Hardened Steel1/32"Straight HoleDiamondNeutral€152.86
StyleModelInsert SizeGradeCorner RadiusInsert ShapeCutting DirectionInsert Holding TypeCoatingRakePrice
AVNGA 331-2 UD2CBN331Grade UD2CBN1/64"DiamondNeutralStraight HolePCBNNegative€139.53
AVNGA 332-2 UD2CBN332Grade UD2CBN1/32"DiamondNeutralStraight HolePCBNNegative€139.53
AVNGA 332-2 UD5CBN332Grade UD5CBN-DiamondNeutral-PCBNNegative€139.53
StyleModelInsert ThicknessMounting Hole Dia.Nose RadiusCorner RadiusInscribed CircleInsert Holding TypeCutting DirectionInsert ShapePrice

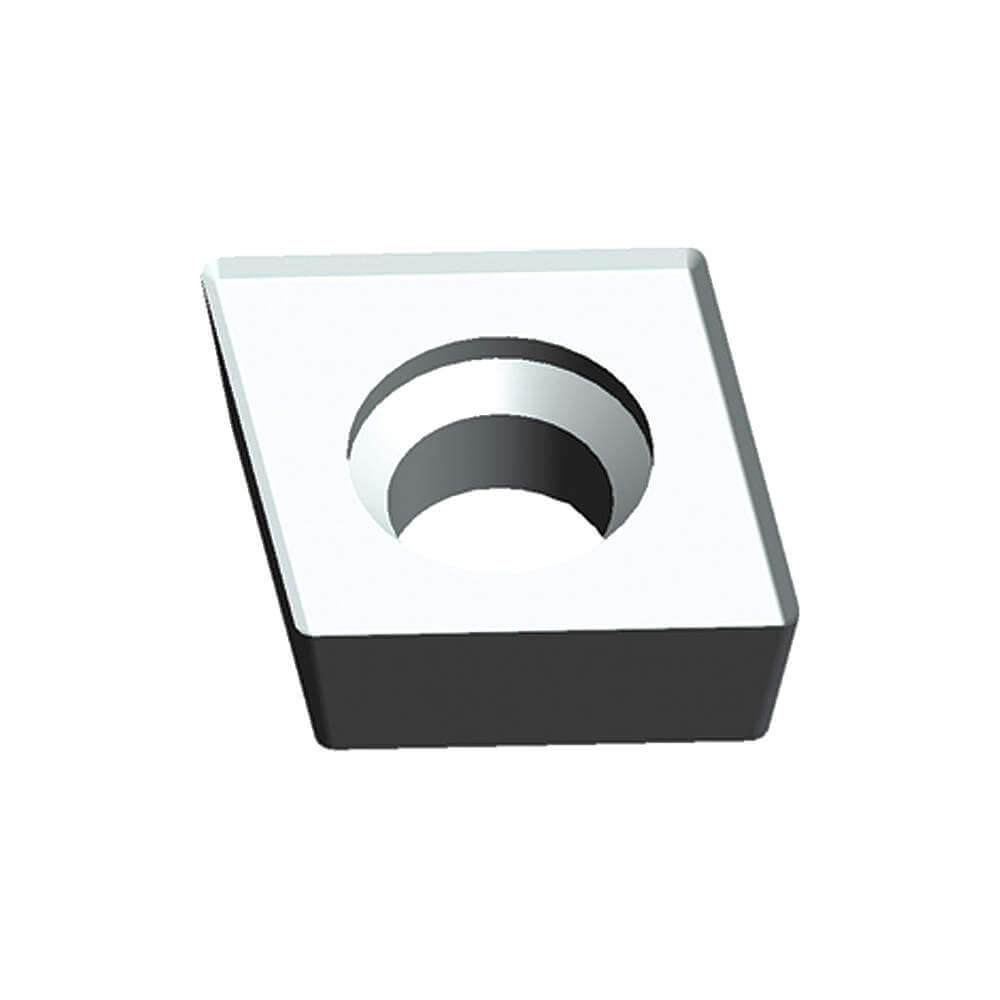

ACCGX 21.50.5 UD10.094"0.11"0.008"0.008"-ScrewNeutral-€19.31
ACCGX 21.51 UD10.094"0.11"0.015"1/64"1/4"ScrewNeutralDiamond€19.31
ACCGX 32.51 UD10.156"0.173"0.015"1/64"3/8"ScrewNeutralDiamond€19.90
ACCGX 32.52 UD10.156"0.173"0.031"1/32"3/8"ScrewNeutralDiamond€21.20
StyleModelGradeInsert ThicknessMounting Hole Dia.Nose RadiusPrimary Material ApplicationCorner RadiusInscribed CircleInsert Holding TypePrice
ACCGW 21.51-1 UD2CBNGrade UD2CBN0.094"0.11"0.015"Cast Iron, Hardened Steel1/64"1/4"40° to 60°Countersink Hole€96.44
ACCGW 21.52-1 UD2CBNGrade UD2CBN0.094"0.11"0.031"Cast Iron, Hardened Steel1/64"-40° to 60°Countersink Hole€99.66
ACCGW 32.51-2 UD2CBNGrade UD2CBN0.156"0.173"0.015"Cast Iron, Hardened Steel1/64"3/8"40° to 60°Countersink Hole€152.86
ACCGW 32.52-2 UD2CBNGrade UD2CBN0.156"0.173"0.031"Cast Iron, Hardened Steel1/32"3/8"40° to 60°Countersink Hole€147.92
ACCGW 21.51-1 UD5CBNGrade UD5CBN0.094"0.11"0.015"Hardened Steel1/64"-40° to 60°Countersink Hole€96.44
ACCGW 21.52-1 UD5CBNGrade UD5CBN0.094"0.11"0.031"Hardened Steel1/64"1/4"40° to 60°Countersink Hole€99.66
ACCGW 32.51-2 UD5CBNGrade UD5CBN0.156"0.173"0.015"Hardened Steel1/64"3/8"40° to 60°Countersink Hole€147.92
ACCGW 32.52-2 UD5CBNGrade UD5CBN0.156"0.173"0.031"Hardened Steel1/32"3/8"40° to 60°Countersink Hole€147.92
ARCH CUTTING TOOLS -

Top Notch, Right Hand Carbide Inserts

StyleModelInsert SizeCutting DirectionInsert ThicknessCorner RadiusInsert ShapeInsert Holding TypeCoatingGradePrice
ANG-2R W.0312Right Hand0.219"0.005"Top NotchTop ClampTinGrade UD51€61.84
ANG-2R W.0622Right Hand0.219"0.01"Top NotchTop ClampTinGrade UD51€61.84
ANG-2R W.0942Right Hand0.219"0.01"Top NotchTop ClampTinGrade UD51€61.28
BNTP-2R2Neutral0.219"-Top Notch-TinGrade UD51€54.78
ANG-3R W.0623Right Hand0.344"0.01"Top NotchTop ClampTinGrade UD51€61.28
ANG-3R W.0943Right Hand0.344"0.01"Top NotchTop ClampTinGrade UD51€61.28
ANG-3R W.1253Right Hand0.344"0.01"Top NotchTop ClampTinGrade UD51€61.28
BNTP-3R3Neutral0.344"-Top Notch-TinGrade UD51€57.43
ANG-4R W.1254Right Hand0.453"0.01"Top NotchTop ClampTinGrade UD51€77.59
ANG-4R W.1894Right Hand0.453"0.025"Top NotchTop ClampTinGrade UD51€77.59
ANG-4R W.2504Neutral0.453"-Top Notch-TinGrade UD51€77.59
BNTP-4R4Neutral0.453"-Top Notch-TinGrade UD51€66.39
ANG-6R W.2816Right Hand0.453"0.035"Top NotchTop ClampTinGrade UD51€84.06
ANG-6R W.3756Right Hand0.453"0.035"Top NotchTop ClampTinGrade UD51€84.06
ARCH CUTTING TOOLS -

Top Notch, Left Hand Carbide Inserts

StyleModelInsert SizeCutting DirectionInsert ThicknessCorner RadiusInsert ShapeInsert Holding TypeCoatingGradePrice
ANG-2L W.0622Left Hand0.219"0.01"Top NotchTop ClampTinGrade UD51€61.84
ANG-2L W.0942Left Hand0.219"0.01"Top NotchTop ClampTinGrade UD51€61.84
ANG-3L W.0623Left Hand0.344"0.01"Top NotchTop ClampTinGrade UD51€61.28
ANG-3L W.0943Left Hand0.344"0.01"Top NotchTop ClampTinGrade UD51€61.28
ANG-3L W.1253Left Hand0.344"0.01"Top NotchTop ClampTinGrade UD51€61.28
BNTP-3L3Neutral0.344"-Top Notch-TinGrade UD51€57.43
ANG-4L W.1254Left Hand0.453"0.01"-Top ClampTinGrade UD51€77.59
ANG-4L W.1894Neutral0.453"-Top Notch-TinGrade UD51€77.59
ANG-4L W.2504Left Hand0.453"0.025"Top NotchTop ClampTinGrade UD51€77.59
BNTP-4L4Neutral0.453"-Top Notch-TinGrade UD51€66.39
ANG-6L W.2816Left Hand0.453"0.035"Top NotchTop ClampTinGrade UD51€84.06
ANG-6L W.3756Left Hand0.453"0.035"Top NotchTop ClampTinGrade UD51€84.06
ARCH CUTTING TOOLS -

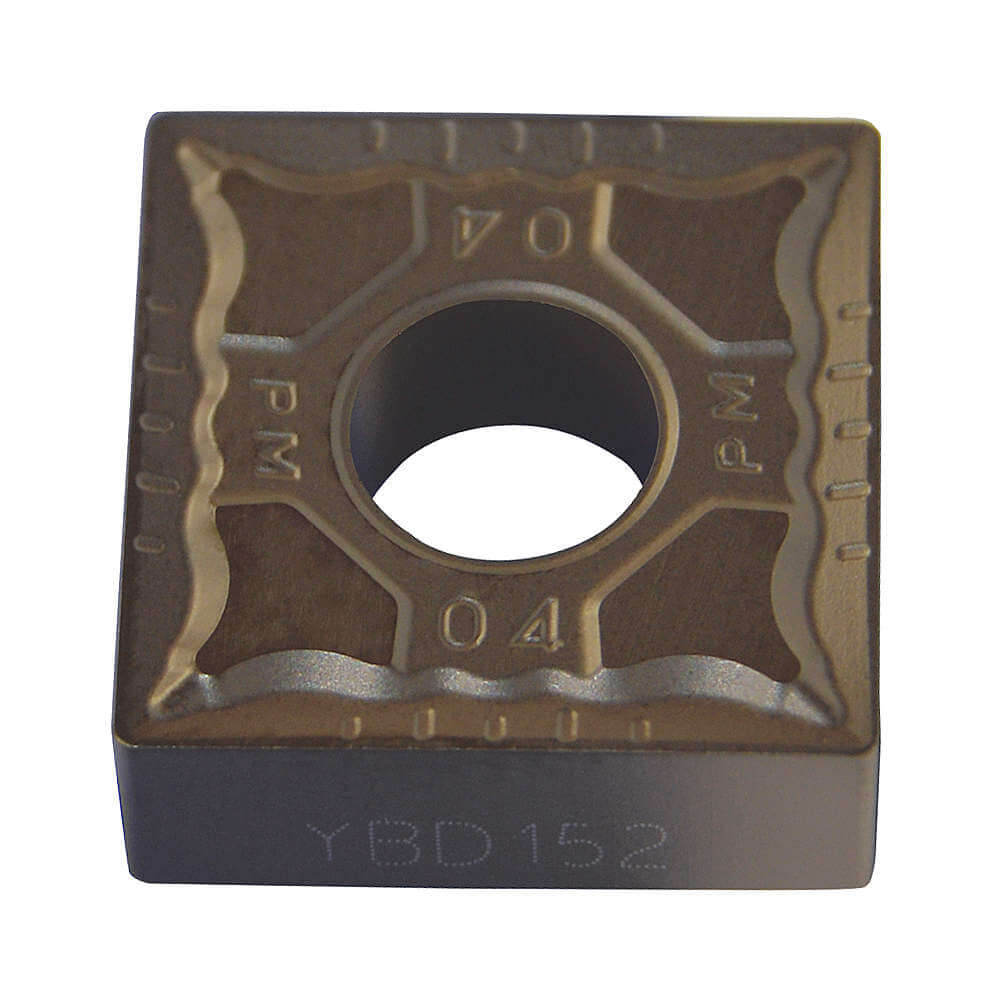

SNMG Series Square Carbide Inserts

StyleModelInsert SizeGradeInsert ThicknessInscribed CircleCoatingMounting Hole Dia.Nose RadiusPrimary Material ApplicationPrice
ASNMG 431 UD210.431"Grade UD510.188"1/2"Tin--Cast Iron€20.73
BSNMG 431 UD52431Grade UD520.188"1/2"TiAlN0.203"0.015"-€20.73
BSNMG 431 UD51431Grade UD510.188"1/2"Tin0.203"0.015"Steel€20.20
BSNMG 432 UD51432Grade UD510.188"1/2"-0.203"0.031"Steel€20.73
BSNMG 432 UD21432Grade UD210.188"1/2"TiAlN0.203"0.031"-€20.73
BSNMG 432 UD52432Grade UD520.188"1/2"TiAlN0.203"0.031"Nickel, Steel, Titanium€20.73
BSNMG 542 UD51542Grade UD511/4"5/8"Tin1/4"0.031"Steel€31.95
BSNMG 542 UD52542Grade UD521/4"5/8"TiAlN1/4"0.031"Nickel, Steel, Titanium€31.95
BSNMG 543 UD52543Grade UD521/4"5/8"TiAlN1/4"0.046"Nickel, Steel, Titanium€31.95
BSNMG 543 UD51543Grade UD511/4"5/8"Tin1/4"0.046"-€31.95
BSNMG 543 UD21543Grade UD211/4"5/8"TiAlN1/4"0.046"Cast Iron€31.95
BSNMG 643 UD21643Grade UD211/4"3/4"TiAlN0.312"0.046"Cast Iron€39.81
BSNMG 643 UD51643Grade UD511/4"3/4"Tin0.312"0.046"Steel€39.81
BSNMG 643 UD52643Grade UD521/4"3/4"TiAlN0.312"0.046"Nickel, Steel, Titanium€39.81
BSNMG 644 UD21644Grade UD211/4"3/4"TiAlN0.312"0.062"Cast Iron€39.81
BSNMG 644 UD51644Grade UD511/4"3/4"Tin0.312"0.062"-€39.81
BSNMG 644 UD52644Grade UD521/4"3/4"TiAlN0.312"0.062"Nickel, Steel, Titanium€39.81
ARCH CUTTING TOOLS -

SC Series Square Carbide Inserts

StyleModelInsert Holding TypeInsert SizeCoatingGradeNose RadiusInsert ThicknessMounting Hole Dia.Primary Material ApplicationPrice
ASCMT 32.51 UD52--TiAlNGrade UD520.015"0.156"0.173"-€19.77
ASCMT 432 UD52Countersink Hole432TiAlNGrade UD520.031"0.188"0.219"Nickel, Steel, Titanium€23.65
ASCMT 21.51 UD22Countersink Hole-TinGrade UD220.015"0.094"0.11"Cast Iron€22.41
ASCMT 21.51 UD51Countersink Hole-TinGrade UD510.015"0.094"0.11"Steel€23.37
ASCMT 32.51 UD22Countersink Hole-TinGrade UD220.015"-0.173"Cast Iron€19.07
ASCMT 32.52 UD22Countersink Hole-TinGrade UD220.031"0.156"0.173"Cast Iron€19.07
ASCMT 32.52 UD51Countersink Hole-TinGrade UD510.031"0.156"0.173"Steel€20.07
ASCMT 32.52 UD52Countersink Hole-TiAlNGrade UD520.031"0.156"0.173"Nickel, Steel, Titanium€19.77
ASCMT 431 UD51Countersink Hole431TinGrade UD510.015"0.188"0.219"Steel€23.65
ASCMT 432 UD51Countersink Hole432TinGrade UD510.031"0.188"0.219"Steel€23.65
ASCMT 431 UD52Countersink Hole431TiAlNGrade UD520.015"0.188"0.219"Nickel, Steel, Titanium€23.65
ASCMT 32.51 UD51Countersink Hole-TinGrade UD510.015"0.156"0.173"Steel€19.77
ASCMT 21.51 UD52Countersink Hole-TiAlNGrade UD520.015"0.094"0.11"Nickel, Steel, Titanium€28.45
ASCMT 21.51 UD21Countersink Hole-TiAlNGrade UD210.015"0.094"0.11"Cast Iron€25.83
BSCMW 21.51 UD2Iso Countersink Hole-UncoatedGrade UD20.015"0.094"0.11"All Materials€14.13
BSCMW 21.51 UD51Iso Countersink Hole-TinGrade UD510.015"0.094"0.11"Steel€18.34
BSCMW 21.51 UD52Iso Countersink Hole-TiAlNGrade UD520.015"0.094"0.11"Nickel, Steel, Titanium€20.07
BSCMW 21.51 UD22Iso Countersink Hole-TinGrade UD220.015"0.094"0.11"Cast Iron€18.34
BSCMW 21.51 UD21Iso Countersink Hole-TiAlNGrade UD210.015"0.094"0.11"Cast Iron€19.77
CSCGX 32.52 UD1Screw-UncoatedGrade UD10.031"0.156"0.173"Steel€24.85
CSCGX 32.51 UD1Screw-UncoatedGrade UD10.015"0.156"0.173"Steel€25.22
DSCGX 32.50.5 UD1Screw32.51"UncoatedGrade UD10.008"0.156"-Steel€24.85
StyleModelInsert SizeCoatingGradeInscribed CircleNose RadiusPrimary Material ApplicationCorner RadiusMounting Hole Dia.Price
AVNMG 331 UD51331TinGrade UD513/8"-Steel1/64"0.15"€26.13
AVNMG 331 UD21331TiAlNGrade UD213/8"0.015"Cast Iron1/64"-€26.13
AVNMG 331 UD52331TiAlNGrade UD523/8"0.015"Nickel, Steel, Titanium1/64"0.15"€26.13
AVNMG 332 UD52332TiAlNGrade UD523/8"0.031"Nickel, Steel, Titanium1/32"0.15"€26.13
AVNMG 332 UD21332TiAlNGrade UD213/8"0.031"Cast Iron1/32"-€26.13
AVNMG 332 UD51332TinGrade UD513/8"0.031"Steel1/32"0.15"€26.13
AVNMG 432 UD2432UncoatedGrade UD21/2"0.031"All Materials1/32"0.203"€28.57
AVNMG 432 UD21432TiAlNGrade UD211/2"0.031"Cast Iron1/32"0.203"€35.60
AVNMG 432 UD51432TinGrade UD511/2"0.031"Steel1/32"0.203"€30.98
AVNMG 432 UD52432TiAlNGrade UD521/2"0.031"--0.203"€33.37
StyleModelInsert SizeCoatingGradeInsert ThicknessInscribed CirclePrimary Material ApplicationCorner RadiusMounting Hole Dia.Price
AVBMT 21.50.5 UD51-TinGrade UD510.094"1/4"Steel0.008"0.11"€23.14
AVBMT 21.50.5 UD52-TiAlNGrade UD520.094"1/4"Nickel, Steel, Titanium0.008"0.11"€28.27
AVBMT 21.51 UD51-TinGrade UD510.094"1/4"Steel1/64"0.11"€23.14
AVBMT 21.51 UD52-TiAlNGrade UD520.094"1/4"Nickel, Steel, Titanium1/64"-€28.27
AVBMT 331 UD51331TinGrade UD510.188"3/8"Steel1/64"0.173"€23.14
AVBMT 331 UD52331TiAlNGrade UD520.188"3/8"Nickel, Steel, Titanium1/64"0.173"€25.61
AVBMT 332 UD51332TinGrade UD510.188"3/8"Steel1/32"0.173"€23.03
AVBMT 332 UD52332TiAlNGrade UD520.188"3/8"Nickel, Steel, Titanium1/32"0.173"€25.61
StyleModelCoatingGradeNose RadiusPrimary Material ApplicationCorner RadiusInsert ShapeCutting DirectionInsert Holding TypePrice

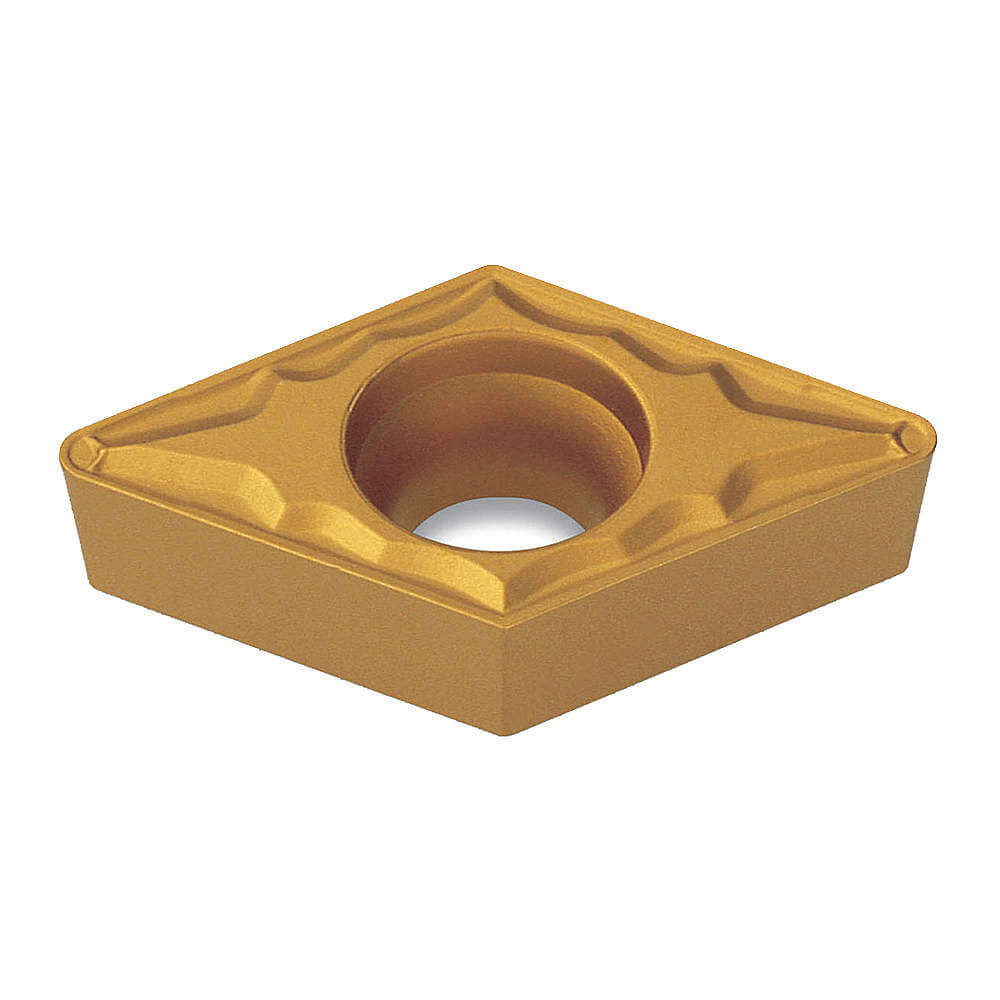

ADPMT 32.51 UD21TiAlNGrade UD210.015"Cast Iron1/64"DiamondNeutral40° to 60°Countersink Hole€26.13
ADPMT 32.51 UD52TiAlNGrade UD520.015"Nickel, Steel, Titanium1/64"DiamondNeutral40° to 60°Countersink Hole€26.13
ADPMT 32.52 UD21TiAlNGrade UD210.031"Cast Iron1/32"DiamondNeutral40° to 60°Countersink Hole€26.13
ADPMT 32.52 UD52TiAlNGrade UD520.031"--DiamondNeutral-€26.13
ADPMT 32.51 UD22TinGrade UD220.015"Cast Iron1/64"DiamondNeutral40° to 60°Countersink Hole€24.78
ADPMT 32.51 UD51TinGrade UD510.015"Steel1/64"DiamondNeutral40° to 60°Countersink Hole€24.13
ADPMT 32.52 UD22TinGrade UD220.031"Cast Iron1/32"DiamondNeutral40° to 60°Countersink Hole€24.78
ADPMT 32.52 UD51TinGrade UD510.031"Steel1/32"DiamondNeutral40° to 60°Countersink Hole€24.13
ADPMT 32.51 UD2UncoatedGrade UD20.015"All Materials1/64"DiamondNeutral40° to 60°Countersink Hole€19.90
ADPMT 32.52 UD2UncoatedGrade UD20.031"All Materials1/32"DiamondNeutral40° to 60°Countersink Hole€19.90
StyleModelInsert SizeCoatingInscribed CircleMounting Hole Dia.Nose RadiusGradeCorner RadiusInsert ShapePrice
ADNMG 331 UD52331TiAlN3/8"0.15"0.015"Grade UD521/64"Diamond€21.52
ADNMG 331 UD21331TiAlN3/8"0.15"0.015"Grade UD211/64"Diamond€21.52
ADNMG 331 UD51331Tin3/8"0.15"0.015"-1/64"Diamond€21.52
ADNMG 332 UD52332TiAlN3/8"0.15"0.031"Grade UD52-Diamond€21.52
ADNMG 332 UD21332TiAlN3/8"0.15"0.031"Grade UD211/32"Diamond€24.13
ADNMG 332 UD51332Tin3/8"0.15"0.031"Grade UD511/32"Diamond€21.52
ADNMG 431 UD52431TiAlN1/2"0.203"0.015"Grade UD521/64"Diamond€23.93
ADNMG 431 UD21431TiAlN1/2"0.203"0.015"Grade UD211/64"Diamond€23.93
ADNMG 431 UD51431Tin1/2"0.203"0.015"Grade UD511/64"Diamond€23.93
ADNMG 432 UD21432TiAlN1/2"0.203"0.031"Grade UD211/32"Diamond€23.93
ADNMG 432 UD32432TiAlN1/2"0.203"0.031"Grade UD321/32"Diamond€25.38
ADNMG 432 UD51432Tin1/2"0.203"0.031"Grade UD51-Diamond€23.93
ADNMG 432 UD52432TiAlN1/2"0.203"0.031"Grade UD521/32"Diamond€23.93
StyleModelInsert SizeGradeNose RadiusPrimary Material ApplicationCorner RadiusInsert Holding TypeInsert ShapeCutting DirectionPrice

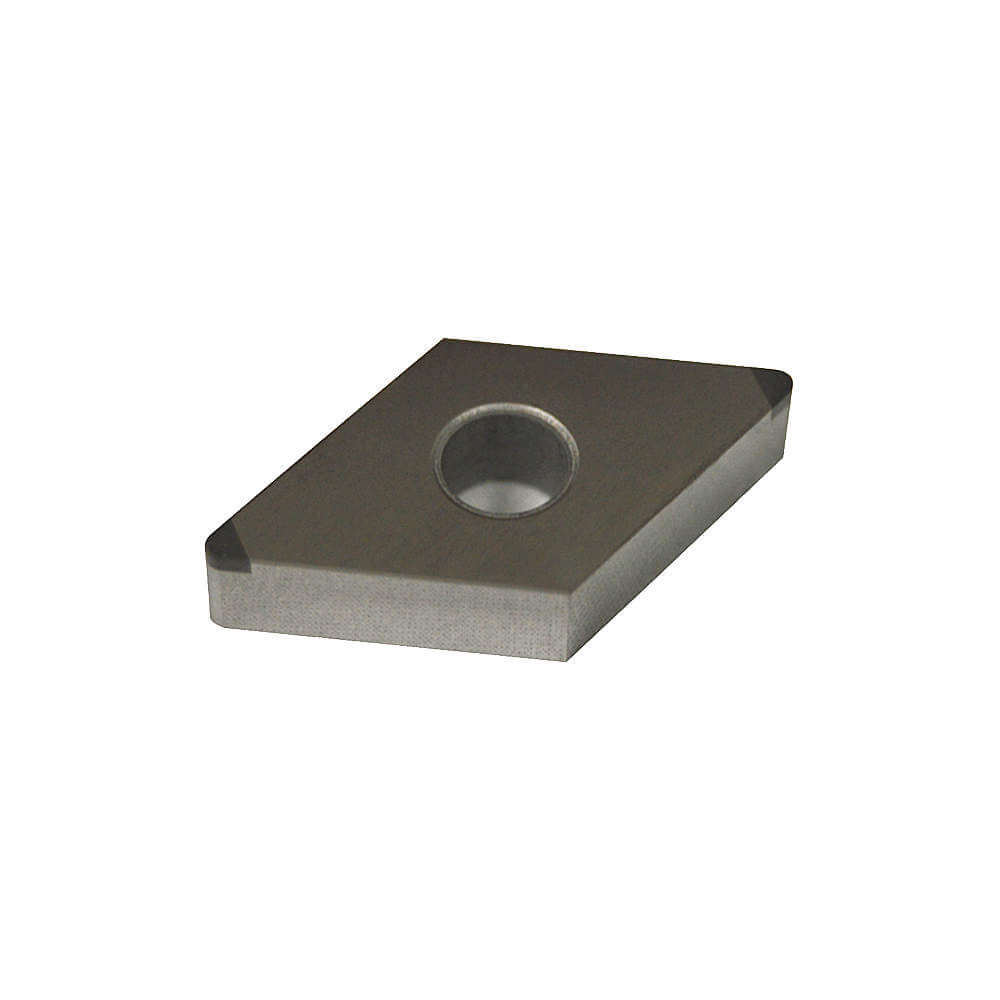

ADNGA 431-2 UD2CBN431Grade UD2CBN0.015"Cast Iron, Hardened Steel1/64"Straight HoleDiamondNeutral€152.86
ADNGA 431-2 UD5CBN431Grade UD5CBN0.015"Hardened Steel1/64"Straight HoleDiamondNeutral€152.86
ADNGA 432-2 UD5CBN432Grade UD5CBN0.031"Hardened Steel1/32"Straight HoleDiamondNeutral€152.79
ADNGA 432-2 UD2CBN432Grade UD2CBN0.031"Cast Iron, Hardened Steel1/32"Straight HoleDiamondNeutral€152.86
12
